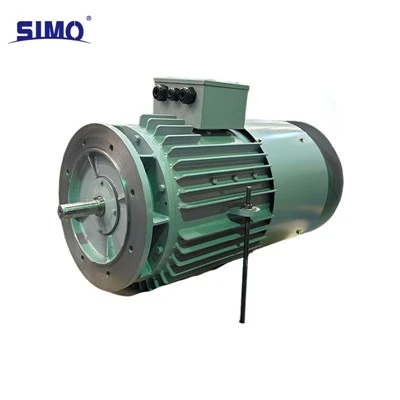

Echipamente de pompare motoare electrice ZDB-71K-30 kW-220V-IP23

1. Design de pompă foarte fiabil, dedicat pentru sarcini grele

Acest motor aparține seriei ZDB de motoare DC specializate pentru pompe industriale, model ZDB-71K. Putere nominală 30 kW, tensiune nominală 220 V, mod de funcționare S1 (continuu), viteza nominală de rotație 3000 rpm. Proiectat special pentru a antrena pompe în sisteme metalurgice, petrochimice și hidraulice. Capabil să reziste la sarcini pulsative pe termen lung, funcționare continuă și sarcini de șoc în timpul pornirilor/opririlor, fiind o componentă cheie, „inima” echipamentului de pompare.

2. Sistem de racire auto-ventilat IC01, adaptat la medii fara racire externa

Designul auto-ventilat IC01 este utilizat cu un ventilator încorporat acţionat direct de arborele motorului. Eficiența răcirii este reglată automat în funcție de viteza de rotație. Nu este necesar un ventilator de răcire extern și designul nu conține elemente inutile. Motorul este adaptat direct la condițiile de instalare în stațiile de pompare și ateliere fără surse externe de aer comprimat/energie electrică, eliminând punctele suplimentare de defecțiune a echipamentului și simplificând configurația sistemului.

3. Evaluare IP 23 + corp din fontă, rezistență la interferențe industriale

Gradul de protecție IP23 oferă protecție împotriva prafului industrial, stropilor de ulei și stropirii ușoare de apă, menținând în același timp o ventilație eficientă a înfășurărilor. Carcasa din fontă de mare rezistență are o rigiditate ridicată, absoarbe vibrațiile și șocurile în timpul funcționării pompei, reduce riscul de rezonanță, prelungește durata de viață a motorului și îl adaptează la condițiile dificile de funcționare din magazinele metalurgice și petrochimice.

4. Montare cu flanșă verticală IM V1 pentru integrarea directă a pompei

Se folosește montarea cu flanșă verticală conform standardului IM V1. Interfața cu flanșă corespunde standardelor majorității unităților de pompare, ceea ce permite o conexiune directă motor-pompă. Dezalinierea minimă și eficiența ridicată a transmisiei elimină pierderile de cuplare și, de asemenea, economisesc spațiu de instalare orizontal, adaptându-se la aspectul vertical compact al stațiilor de pompare și hidraulice.

5. Izolație electrică de înaltă calitate și sistem de excitare pentru funcționare continuă stabilă

Înfășurarea armăturii este realizată din materiale izolante din clasa de rezistență la căldură F, capabile să reziste la sarcini de temperatură și fluctuații de tensiune în timpul funcționării pe termen lung la putere maximă. Este foarte rezistent la îmbătrânire și la descărcarea corona, asigurând fiabilitatea izolației în conformitate cu cerințele funcționării industriale continue.

Sistemul de excitație independent oferă un curent de excitație stabil și reglabil, un cuplu de pornire suficient și caracteristici de control neted al vitezei. Se adaptează la modificările sarcinii pompei de la ralanti la sarcină maximă, asigurând o presiune de alimentare stabilă fără fluctuații.

Un sistem de comutație optimizat cu selecție de perie de carbon și comutator de înaltă precizie asigură scântei reduse și uzură uniformă a periei la viteze mari de 3000 rpm, reducând opririle din cauza problemelor de comutație.

6. Rulmenți importați și sistem convenabil de lubrifiere pentru a reduce complexitatea întreținerii

Capetele din față și din spate sunt echipate cu rulmenți importați SKF 6310/C3 și 6309/C3 cu capacitate mare de încărcare radială și axială, adaptați la fluctuațiile de sarcină în timpul funcționării pompei. Furnizat cu unsoare cu litiu multifuncțional și instrucțiuni clare de adăugare și întreținere. Designul camerei lagărelor facilitează adăugarea de lubrifiere la fața locului, prelungește intervalele de service și reduce lucrările frecvente de dezasamblare și reparații.

1. Funcționare continuă stabilă pentru o producție lină

Motorul este proiectat pentru modul S1 continuu și funcționează stabil la sarcină completă pe termen lung, fără supraîncălzire și îmbătrânire a izolației. Elimină timpul de nefuncţionare -din cauza reparaţiilor frecvente ale acţionărilor pompelor, asigură o alimentare fiabilă cu energie în fabricile metalurgice şi petrochimice.

2. Acționare directă cu randament ridicat, reducând pierderile de energie

Designul de montare vertical al IM V1 elimină elementele de transmisie intermediare, eficiența este aproape de 100%. Reduce pierderile mecanice în comparație cu acționarea ambreiajului, crește performanța generală a pompei și reduce costurile de energie de operare.

3. Fără răcire externă, potrivit pentru condiții dificile de instalare

Designul auto-ventilat al IC01 nu necesită ventilatoare suplimentare. Potrivit pentru instalare în stații de pompare și hidraulice fără mediu de răcire auxiliar. Elimină opririle -din cauza defecțiunilor echipamentelor externe, reduce costurile pentru stabilirea comunicațiilor și întreținere.

4. Întreținere minimă și durată lungă de viață, economisind costurile de operare

Rulmenții importați și un sistem de comutație îmbunătățit măresc intervalele dintre lucrările de service, iar procedura de lubrifiere este simplă. Calitatea înaltă din fabrică asigură o funcționare pe termen lung fără probleme, reduce semnificativ costurile de întreținere și pierderile din timpul nefuncționării echipamentului.

5. Compatibilitate ridicată cu rețeaua de 220 V DC

Tensiunea nominală de 220 V permite conectarea directă la sursele de alimentare industriale și la unitățile redresoare fără convertoare suplimentare. Pierderile minime în fire și sursa de alimentare stabilă elimină costurile inutile și riscurile de defecțiuni ale echipamentelor convertoare, ideale pentru sistemele DC din industria metalurgică.
